제품 소개:

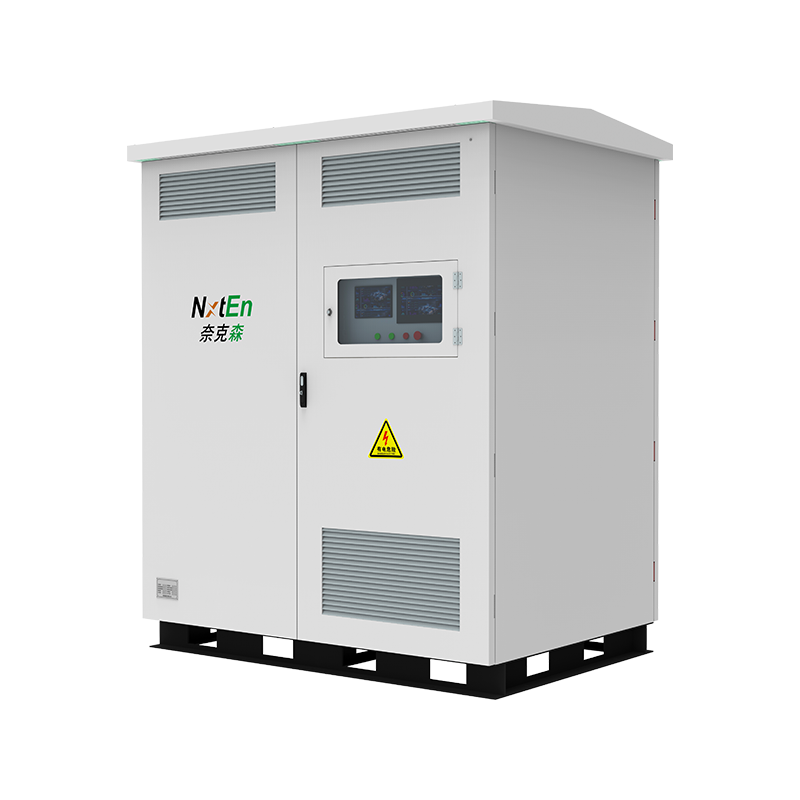

실외 상업용 및 산업용 에너지 저장 캐비닛(수냉식) - 400은 최대 430kWh의 시스템 용량과 200kW의 정격 전력을 자랑합니다. 이 캐비닛에는 매우 안전하고 수명이 긴 인산철리튬 배터리 시스템, 지능형 배터리 관리 시스템(BMS), 효율적인 수냉식 열 관리 시스템, 능동형 화재 안전 시스템 및 모듈식 전력 저장 컨버터(PCS)가 통합되어 있습니다. 이 완벽하고 독립적이며 안전하고 효율적인 에너지 저장 장치는 프로젝트 배포를 단순화하고 에너지 요구 사항을 유연하게 충족합니다.
장점과 특징:
1. 안전하고 안정적인 작동
이 시스템은 매우 안전하고 수명이 긴 인산철리튬 셀을 사용하여 소스로부터 열 안정성을 보장합니다. 정밀한 수냉식 온도 제어 시스템은 셀이 최적의 온도 범위 내에서 작동하도록 보장하여 성능 저하를 늦춥니다. 강력한 충전-방전 전략과 결합하여 시스템 주기 수명은 10,000주기를 초과할 수 있어 확실한 투자 수익을 제공합니다.
2. 효율적이고 지능적인 액체 냉각
내장된 고효율 액체 냉각 솔루션은 냉각수를 대용량 배터리 팩에 직접 적용하여 효율적인 열 관리를 보장하고 시스템 내 온도 차이를 최소화하여 대용량 배터리 시스템의 열 균일성 문제를 효과적으로 해결합니다. 이 시스템은 까다로운 환경에서도 최적의 작동 조건을 유지하여 매우 높은 신뢰성, 높은 변환 효율 및 긴 수명을 보장하므로 역동적인 환경의 실외 산업 및 상업용 애플리케이션에 적합합니다.
3. 독립적인 운영 설계
클러스터 기반의 독립적인 운영 설계를 채택하여 각 에너지 저장 캐비닛은 독립적인 하위 시스템으로 기능합니다. 안전한 오류 종료를 지원하여 캐비닛 내의 모듈 오류는 다른 캐비닛의 정상적인 작동에 영향을 주지 않고 자동으로 격리됩니다. 이를 통해 장애 도메인 격리가 달성되어 전체 에너지 저장 플랜트의 가용성과 신뢰성이 향상됩니다.
4. 모듈형 및 컴팩트한 디자인
모든 핵심 구성 요소는 모듈식 구조를 활용하여 온라인 교체 및 유지 관리를 지원합니다. 전체 캐비닛은 단지 몇 평방미터만 차지하므로 공간이 절약됩니다. 표준화된 통합 설계는 유연한 레이아웃과 신속한 적층 및 확장을 지원하여 대규모 에너지 저장 플랜트의 계획 및 배포를 이전보다 더 간단하고 효율적으로 만듭니다.
적용 시나리오:
● 대규모 산업 및 상업 피크-밸리 차익거래
● 중요한 부하에 대한 긴급 백업
● 신속하게 배치 가능한 임시 전원 공급 장치
Nxten 실외 상업용 및 산업용 에너지 저장 캐비닛(액체 냉각식)은 분산 설계 개념을 채택합니다. 시스템 용량 430kWh, 정격 출력 200kw로 안전성이 높은 장수명 배터리, 배터리 관리 시스템, 고효율 수냉식 열 관리 시스템, 화재 안전 시스템, 모듈형 PCS를 하나의 표준화된 실외 캐비닛에 통합하여 안전하고 효율적이며 유연한 에너지 저장 시스템을 구성합니다. 이 제품은 현장에서 플러그 앤 플레이 설치가 가능한 다양한 전력 및 에너지 요구 사항을 충족하기 위해 유연한 확장을 위한 병렬 연결을 지원합니다.
일반적인 응용 분야:
● 공장 및 쇼핑몰을 위한 피크 절감
● 수요요금 관리
● 재생에너지 통합(태양광/풍력)
● 마이크로그리드 애플리케이션
특징:
● 높은 안전성과 긴 수명의 배터리
● 액체 기반 냉각 솔루션
● 클러스터는 안전한 장애 종료를 통해 독립적으로 작동합니다.
● 작은 설치 공간을 갖춘 모듈형 디자인
● 3중 보호 안전 시스템 내장
| 모델 | NKS ESS-240-x-IA(x=430/482) | NKS ESS-260-x-IA(x=464/522) |
| 정격전압 | 768V | 832V |
| 정격에너지 | 430/482kWh | 464/522kWh |
| 팩 수량 | 5S2P | 5S2P |
| 교류 전압 | 380±15%VAC,50/60Hz | |
| 정격 출력 | 240kW | 260kW |
| THDV 전압 고조파 왜곡(선형 부하 포함) | <3% | |
| 사이클 수명(Capacity≥75%) | 7500 @100% 국방부, RT | |
| 효율성 | 88% | |
| IP 등급 | IP54 | |
| 치수(W*D*H) | W2100*D1520*H2560±5mm | |
| 무게 | 6T±10kg | 6.05T±10kg |
| 화재 관리 | 복합 감지기 | |
| 열 관리 | 액체 냉각 | |
| 커뮤니케이션 | CAN/모드버스/TCPIP | |
About Nxten
0㎡
0+
0+
0+
What’S News
는 실외 상업 및 산업 에너지 저장 캐비닛(수냉식) -400은 대규모 에너지 저장 시나리오를 위해 설계된 고성능 통합 에너지 저장 솔루션입니다. 최대 430kWh의 시스템 용량과 200kW의 정격 전력을 갖춘 이 제품은 산업 및 상업 단지, 태양광 에너지 저장 프로젝트, 그리드 측 규제, 비상 전원 공급 장치 등 다양한 고에너지 소비 애플리케이션의 요구 사항을 충족할 수 있습니다. 차세대 수냉식 에너지 저장 장비인 이 장치는 안전성이 높은 인산철리튬 배터리 시스템, 지능형 배터리 관리 시스템(BMS), 고효율 수냉식 열 관리 시스템, 능동형 화재 방지 시스템, 모듈식 에너지 변환기(PCS)를 하나의 독립적인 실외 에너지 저장 장치에 심층적으로 통합합니다.
는 biggest highlight of this energy storage cabinet is its use of highly efficient liquid cooling technology. Compared with traditional air cooling, liquid cooling utilizes direct and efficient heat exchange between the coolant and the battery module, allowing heat to be quickly and evenly removed from the cell surface. The coolant circulates in a sealed liquid path, and through precise control of flow rate and temperature, the temperature difference between the cells is maintained within an extremely low range, fundamentally solving the common temperature unevenness problem in high-power, high-cycle energy storage systems. Thanks to this precise temperature control capability, the energy storage cabinet can maintain stable battery performance even under high-temperature environments, continuous high-load operation, or long-term high-power charge-discharge conditions, significantly extending battery life, effectively reducing the risk of thermal runaway, and improving the long-term reliability of the system.
열 관리 시스템의 장점 외에도 에너지 저장 캐비닛에 내장된 인산철리튬(LFP) 배터리 시스템도 성능의 핵심 기반이다. LFP 배터리는 높은 안전성, 긴 수명, 우수한 온도 안정성으로 알려져 있어 특히 산업용 실외 에너지 저장 애플리케이션에 적합합니다. 시스템의 지능형 BMS는 전압, 전류, 온도, 절연 상태, 상태(SOH) 등 주요 매개변수를 실시간으로 모니터링합니다. 균등화 관리, 이상 경고, 등급별 보호 메커니즘과 같은 기능이 결합되어 배터리가 전체 수명 주기 동안 매우 효율적이고 안정적인 상태를 유지하도록 보장합니다. BMS는 액체 냉각 시스템과 함께 작동하여 더욱 가혹하고 역동적인 작동 조건에서도 배터리가 탁월한 성능을 유지할 수 있도록 해줍니다.
안전 측면에서 수냉식 에너지 저장 캐비닛-400에는 일반적으로 연기 모니터링, 온도 이상 분석, 가스 소화 시스템, 배터리실과 전기실 사이의 독립적 격리 등을 포함한 능동형 화재 방지 시스템이 장착되어 있습니다. 이상이 감지되면 시스템이 자동으로 조기 경보 및 화재 예방 조치를 실행하여 사고 확산을 효과적으로 방지할 수 있습니다. 동시에, 에너지 저장 캐비닛은 일반적으로 IP54 이상의 등급을 달성하는 견고한 실외 보호 구조를 채택하여 고온, 저온, 습도, 염수 분무 및 모래 폭풍과 같은 다양한 열악한 환경에 적합하며 연중 무인 작동이 가능합니다.
Ningbo Nxten Energy Technology Co., Ltd.는 옥외 상업용 및 산업용 에너지 저장 캐비닛(액체 냉각식) 전문 제조업체입니다. 430kWh의 큰 용량, 200kW의 높은 전력 출력, 액체 냉각으로 인한 높은 안정성, 강력한 PCS 규제 기능 및 지능형 시스템 관리를 갖춘 이 액체 냉각식 실외 상업 및 산업 에너지 저장 캐비닛은 프로젝트의 설계, 건설, 운영 및 유지 관리 임계값을 크게 줄일 뿐만 아니라 "플러그 앤 플레이" 솔루션을 통해 산업, 상업, 전력망 및 새로운 에너지 시나리오에서 에너지 저장 시스템의 신속한 배포를 촉진합니다.
