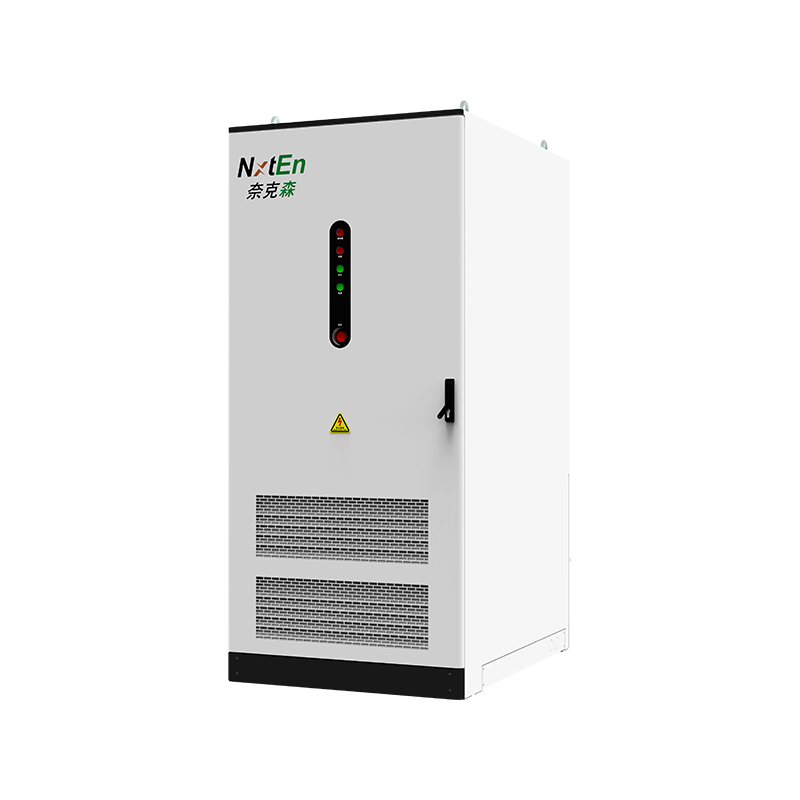

제품 소개:
실외 상업용 에너지 저장 캐비닛(수냉식)에는 고에너지 밀도 인산철리튬(LFP) 배터리 시스템, 지능형 수냉식 열 관리 시스템, 고전력 양방향 에너지 저장 컨버터(PCS) 및 확장 가능한 에너지 관리 시스템(EMS)이 통합되어 있습니다. 지능형 액체 냉각 기술을 활용한 이 제품은 냉각수를 활용한 효율적이고 정밀한 열 관리를 통해 각 배터리 셀이 다양한 환경에서 최적의 작동 조건을 유지하도록 보장합니다.
장점과 특징:
1. 대용량 디자인
하이 챔버 통합 설계를 채택하여 단일 캐비닛에 더 큰 배터리 용량과 더욱 강력한 PCS 시스템이 통합되었습니다. 이 수직 레이아웃은 바닥 공간을 절약하므로 단일 장치가 메가와트 규모의 애플리케이션 요구 사항을 충족할 수 있습니다. 토지 자원이 제한되어 있거나 초대용량 에너지 저장 장치를 중앙에 배치해야 하는 애플리케이션에 이상적입니다.
2. 지능형 수냉식 열 관리
냉각수는 배터리 셀의 열을 효율적으로 제거해 공랭식에 비해 열 관리 효율성을 크게 향상시키며, 배터리 팩 내부 온도차를 ±2.5°C 이내로 유지할 수 있다. 이는 시스템 주기 일관성을 크게 향상시키고 성능 저하를 늦추며 수명을 연장하여 -30°C ~ 50°C의 가혹한 환경에서도 안정적인 작동을 보장합니다.
3. 안전보호 시스템
셀 레벨의 최적화되고 안정성이 높은 인산철리튬 소재부터 모듈 레벨의 방폭 및 압력 완화 설계, 시스템 레벨의 퍼플루오로헥사논 자동 소화 시스템 및 에어로졸 진압 장치에 이르기까지 셀, 모듈, 시스템 및 현장을 포괄하는 4단계 조화로운 안전 보호 시스템이 구축됩니다. 이를 통해 잠재적 위험에 대한 다차원적인 관리가 가능해집니다.
4. 스마트 클라우드 플랫폼 관리
내장된 확장 가능한 EMS 에너지 관리 시스템은 IoT 액세스 및 클라우드 연결을 지원합니다. 사용자는 클라우드 플랫폼을 사용하여 분산 에너지 저장 장치를 중앙에서 시각적으로 모니터링하고 지능적으로 작동 및 유지 관리함으로써 에너지 효율성 최적화, 오류 경고 및 정책 조정을 달성하고 운영 효율성을 크게 향상시키고 유지 관리 비용을 절감할 수 있습니다.
적용 시나리오:
● 계통측 보조 서비스
● 중요 시설의 백업 전력
● PV-저장소-충전 통합
● 고도 및 열악한 환경
Nxten 실외 상업용 및 산업용 에너지 저장 높은 캐비닛(액체 냉각식)은 리튬 철 인산염(LFP) 배터리 셀, 지능형 액체 냉각 및 확장 가능한 기능을 갖춘 고급 에너지 저장 솔루션입니다.
높은 고도의 그리드 규모 애플리케이션을 위해 특별히 설계된 EMS 아키텍처입니다.
일반적인 응용 분야:
1. 그리드 측 에너지 저장
● 피크 감소 및 주파수 조정
● 재생에너지 통합
2. 상업 및 산업(C&I)
● 에너지 차익거래
● 백업 전원
3. 높은 고도 및 가혹한 환경
● 하이랜드 마이크로그리드(24,000m)
● 극한 온도 작동
4. 오프그리드 및 백업 솔루션
● 섬/채굴력
● 통신 기지국
5. PV 저장 충전 통합
● EV 충전소
특징:
● 컴팩트한 모듈형 디자인
● 지능형 열 관리
● 다중 안전 보호
● 스마트 클라우드 기반 관리
| 모델 | NKS ESS-xx-x-IL(xx=100/120,x=215/241) | NKS ESS-xx-x-IL(xx=110/130,x=232/261) |
| 정격전압 | 768V | 832V |
| 정격에너지 | 215/241kWh | 232/261kWh |
| 팩 수량 | 5S1P | 5S1P |
| 교류 전압 | 380±15%VAC,50/60Hz | |
| 정격 출력 | 100/120kW | 110/130kW |
| THDV 전압 고조파 왜곡(선형 부하 포함) | <3% | |
| 사이클 수명(Capacity≥75%) | 7500 @100% 국방부, RT | |
| 효율성 | 88% | |
| IP 등급 | IP54 | |
| 치수(W*D*H) | W1385*D1400*H2420±5mm | |
| 무게 | 3.17T±10kg | 3.2T±10kg |
| 화재 관리 | 복합 검출기 | |
| 열 관리 | 액체 냉각 | |
| 커뮤니케이션 | CAN/모드버스/TCPIP | |
About Nxten
0㎡
0+
0+
0+
What’S News
이 옥외 상업 및 산업 에너지 저장 캐비닛 (액체냉각식)은 고성능, 안정성이 높은 에너지 애플리케이션을 위해 설계된 고급 에너지 저장 시스템입니다. 단일 산업 등급 금속 캐비닛 내에 고에너지 밀도 인산철리튬 배터리 시스템, 지능형 수냉식 열 관리 시스템, 고전력 양방향 에너지 저장 변환기 및 확장 가능한 에너지 관리 시스템이 깊이 통합되어 있습니다. 상업 단지, 전력 시설, 산업용 부하측 에너지 저장 장치, 신에너지 인프라 등 다양한 시나리오에 대해 안전하고 신뢰할 수 있으며 지속적인 전력 지원을 제공합니다. 전반적인 디자인은 고효율, 높은 안전성, 매우 긴 수명을 우선시하여 열악한 실외 환경에서도 안정적인 성능 출력을 유지하여 현대 에너지 저장 시스템을 위한 고급 솔루션 중 하나입니다.
이 에너지 저장 캐비닛의 가장 큰 기술적 장점은 지능형 액체 냉각 기술을 사용한다는 것입니다. 공랭식에 비해 액체 냉각식은 밀폐된 파이프 내 냉각수 순환을 통해 배터리 셀 간 열 교환이 더욱 효율적이고 균일하게 이루어집니다. 냉각수는 배터리 모듈의 방열 표면에 직접 접촉하여 매우 높은 열 전달 효율로 배터리 작동 중 발생하는 열을 빠르게 흡수한 후 외부 방열판을 통해 주변으로 열을 방출합니다. 지능형 온도 제어 시스템은 각 셀이나 모듈의 온도를 실시간으로 모니터링하고 부하 변화에 따라 냉각 강도를 자동으로 조정하여 에너지 저장 캐비닛 전체에 걸쳐 극도로 낮은 온도 차이를 유지합니다.
에너지 저장 캐비닛 내부에 설치된 고전력 양방향 PCS는 시스템의 에너지 허브로서 고효율 전력 변환과 양방향 에너지 흐름을 가능하게 합니다. 그리드나 광전지에서 생성된 전기로 배터리를 충전하든, 필요할 때 저장된 에너지를 부하나 그리드에 방출하든 PCS는 높은 변환 효율, 신속한 동적 응답, 안정적인 출력으로 안정적인 에너지 전송을 보장합니다.
함께 제공되는 확장 가능한 EMS는 전체 에너지 수명주기 관리를 담당하는 에너지 저장 캐비닛의 지능형 두뇌입니다. EMS는 배터리 상태, 주변 온도, 전력 수요 및 전기 가격 정보와 같은 다중 소스 데이터를 실시간으로 분석함으로써 충전 및 방전 전략을 자동으로 최적화하고 피크 저감 및 밸리 필링, 에너지 비용 최적화, 태양광 발전 스토리지 공동 관리, 그리드 주파수 조절 등을 달성할 수 있습니다. 한편 EMS는 원격 모니터링, 장애 조기 경고, 빅데이터 분석, 다중 장치 클러스터 관리를 지원하여 운영 및 유지 관리를 더욱 지능적이고 정교하게 만들고, 수동 검사 부담을 줄이고, 알고리즘 최적화를 통해 시스템 수명을 더욱 연장합니다.
구조적 설계 측면에서 수냉식 실외 에너지 저장 캐비닛은 고강도, 내식성, 방수 및 방진 금속 쉘을 채택하여 일반적으로 IP54 이상의 등급을 획득하고 바람, 모래, 비, 눈 및 높은 습도와 같은 실외 환경의 영향을 견딜 수 있습니다. 내부 모듈식 설계를 통해 배터리 시스템, PCS, EMS, 액체 냉각 장치 등 구성 요소의 합리적인 레이아웃이 가능하므로 설치, 작동, 유지 관리 및 확장이 용이합니다. 사용자는 실제 애플리케이션 요구 사항에 따라 여러 에너지 저장 캐비닛을 병렬로 연결하여 용량을 확장하거나 전력을 늘릴 수 있으므로 시스템에 매우 높은 유연성과 적응성을 제공할 수 있습니다.
Ningbo Nxten Energy Technology Co., Ltd.는 전문 제조업체입니다. 옥외 상업 및 산업 에너지 저장 캐비닛s . 정확하고 효율적인 열 관리 기능, 강력한 전력 조절 성능, 지능형 에너지 관리 시스템 및 탁월한 환경 적응성을 갖춘 수냉식 실외 상업용 및 산업용 에너지 저장 캐비닛은 대규모 에너지 저장 시나리오에 이상적인 선택이 되었습니다.
