제품 소개:

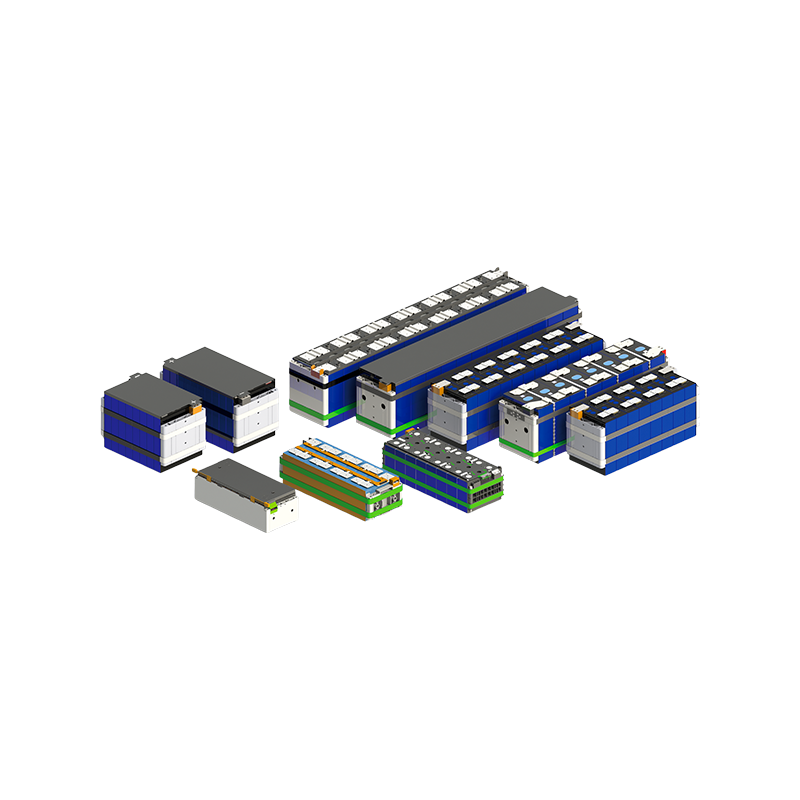

리튬 배터리 모듈은 수십에서 수백 개의 배터리 셀을 직렬 또는 병렬로 결합하고 특수 배터리 관리 시스템(BMS), 열 관리 구성 요소 및 기계 구조와 결합하여 완전하고 안전한 에너지 공급 시스템을 구성합니다. 이 통합 설계를 통해 이전에는 분리되어 있던 셀이 함께 작동할 수 있습니다. 모듈식 설계는 전반적인 에너지 밀도를 향상시킬 뿐만 아니라 배터리 시스템의 대규모 적용을 위한 견고한 기반을 마련합니다.
실제 사용에서는 지정된 전압 및 온도 범위 내에서 작동을 보장하고 과충전 및 과방전을 방지하며 정기적인 시스템 균형 유지 관리를 수행하는 등 엄격한 작동 사양을 준수해야 합니다. 지능형 제조 기술의 발전으로 에너지 밀도, 사이클 수명 및 안전 성능이 획기적인 발전을 이루었습니다. 모듈의 내부 난연성 재료와 방폭 설계는 까다로운 상황에서도 위험을 완화합니다. 또한, 모듈식 설계로 인해 후속 재사용이 용이합니다. 배터리 모듈이 더 이상 초기 애플리케이션 요구 사항을 충족하지 못하는 경우에도 백업 전원, 저속 전기 자동차 및 기타 애플리케이션에서 계속 작동하여 수명 주기 전반에 걸쳐 그 가치를 극대화할 수 있습니다.
장점과 특징:
1. 높은 공간 활용도
이 모듈은 단순히 원통형이나 각형 셀의 물리적 스택이 아닙니다. 대신 심층적인 열역학 시뮬레이션과 구조 역학 분석을 기반으로 셀 레이아웃, 연결 및 냉각 시스템과의 통합을 최적화합니다. 이 적층형 설계는 내부 부피를 최대화하여 "셀 수준"에서 "시스템 수준"으로 에너지 밀도를 직접적으로 증가시킵니다. 중복된 구조를 제거하고 내부 배선 레이아웃을 최적화함으로써 "동일 볼륨 내에서 더 높은 에너지"라는 설계 목표를 달성합니다.
2. 안전성과 신뢰성
넥슨 모듈의 안전성은 내부에서 외부로 구축된 다층 지능형 시스템으로 구현됩니다.
셀 수준 온도 모니터링은 전체 상태만 모니터링하는 기존 모듈의 한계를 뛰어넘습니다.
3. 표준화된 배포 및 플러그 앤 플레이
이 "플러그 앤 플레이" 설계 개념은 에너지 저장 시스템 배포에 혁명을 일으켰습니다. 모듈은 표준화된 샘플링 인터페이스를 통합합니다.
4. 높은 수준의 화재 예방
물리적 절연: 세라믹 섬유와 같은 고급 내화 재료는 셀 사이와 모듈의 중요한 단열 영역에 사용됩니다. 이는 내장된 "방화벽"처럼 작동하여 잠재적인 위험을 작은 국지적 영역에 엄격하게 제한하고 치명적인 연쇄 반응을 방지하며 비상 대응을 위한 귀중한 시간을 벌어줍니다.
적용 시나리오:
● 주거용 및 소규모 상업용 에너지 저장 시스템
● 전기차(EV) 충전소 에너지 저장장치
● 모바일 및 휴대용 에너지 저장 장치
● 데이터 센터 및 통신 기지국용 백업 전원
● 산업 자동화 및 자재 취급
공간 절약형 적층형 디자인의 Nxten 리튬 배터리 모듈은 플러그 앤 플레이 보안 배포를 위한 셀 수준 온도 모니터링 및 내화 재료를 갖추고 있습니다.
특징:
● 안전성 및 신뢰성
● 표준화된 배포
● 최적화된 공간 효율성
● 고급 화재 방지
| 모델 | 100-1P8S | 100-1P12S | 150-1P8S | 150-1P10S | 205(230)-1P8S | 205(230)-1P10S | 205(230)-1P12S | 280(314)-1P8S | 280(314)-1P12S | 280(314)-1P13S |
| 정격 전압 | 25.6V | 38.4V | 25.6V | 38.4V | 25.6V | 32V | 38.4V | 25.6V | 38.4V | 41.6V |
| 정격 용량 | 100Ah | 100Ah | 150Ah | 150Ah | 205/230Ah | 205/230Ah | 205/230Ah | 280/314Ah | 280/314Ah | 280/314Ah |
| 정격 전류/전력@25±2℃ | 50A(0.5C) | 50A(0.5C) | 75A(0.5C) | 75A(0.5C) | 103/215A(0.5C) | 103/215A(0.5C) | 103/215A(0.5C) | 448/502.4W(0.5P) | 448/502.4W(0.5P) | 448/502.4W(0.5P) |
| 주기 수명(용량≥80%) | ≥6000 | ≥6000 | ≥6000 | ≥6000 | ≥6000 | ≥6000 | ≥6000 | ≥6000 | ≥6000 | ≥6000 |
| 치수(W*D*H) | 470.56*78*124mm | 576.2*78*124mm | 318.4*201.3*215.5mm | 386*201.3*215.5mm | 482.56*175*208.2mm | 591.2*175*208.2mm | 651.84*175*208.2mm | 626.4*175*211.8mm | 915.6*175*211.8mm | 987.9*175*211.8mm |
| 무게 | 17.8±0.5kg | 21.7±0.5kg | 27±0.5kg | 33±0.5kg | 36.6/38.7±0.5kg | 45/47.1±0.5kg | 53.4/55.5±0.5kg | 48.2/50.7±0.5kg | 70.8/73.3±0.5kg | 77.5/80±0.5kg |
About Nxten
0㎡
0+
0+
0+
What’S News
리튬인산철 배터리 현대 에너지저장시스템, 전기운송장비, 각종 분산에너지 시스템의 핵심 부품으로 수십~수백 개의 배터리 셀이 직렬 또는 병렬로 연결된 구조의 전력장치이다. 단일 배터리 셀에 비해 모듈은 더 높은 전압, 더 큰 용량 및 더 안정적인 출력 성능을 제공합니다. 전용 배터리 관리 시스템(BMS), 열 관리 구성 요소 및 기계 구조의 긴밀한 통합을 통해 완전하고 안전하며 제어 및 유지 관리가 가능한 에너지 공급 시스템을 형성합니다. 이 통합 설계는 이전에 독립적이었던 배터리 셀이 협력적이고 효율적으로 작동할 수 있게 할 뿐만 아니라 배터리 팩 및 대규모 에너지 저장 발전소를 구축하기 위한 기본 장치 역할을 하여 더 넓은 범위의 시나리오에서 리튬 배터리를 적용할 수 있는 견고한 기반을 마련합니다.
모듈형 설계는 리튬 배터리 모듈의 핵심 장점입니다. 정밀한 레이아웃과 최적화된 전기 구조를 통해 배터리 모듈은 컴팩트한 크기를 유지하면서 전체 에너지 밀도를 크게 향상시켜 제한된 공간 내에서 더 강력한 에너지 출력을 제공할 수 있습니다. 가정용 에너지 저장 시스템에서 광전지 전력을 저장하는 데 사용되거나 전기 자동차의 전원으로 사용되거나 산업 에너지 저장 프로젝트에서 피크 저감, 비상 전원 공급 및 주파수 조절에 사용되는 배터리 모듈은 안정적이고 효율적인 에너지 지원을 제공합니다. 모듈식 구조는 확장을 용이하게 할 뿐만 아니라 다양한 애플리케이션 요구 사항을 충족하기 위해 용량과 출력을 유연하게 구성할 수 있어 시스템 적응성이 뛰어납니다.
높은 신뢰성과 안전성을 보장하기 위해 통합 배터리 관리 시스템(BMS)이 중요한 역할을 합니다. BMS는 각 배터리 셀의 전압, 전류, 온도, 상태를 실시간으로 모니터링하고 밸런싱 전략을 통해 셀 일관성을 유지하여 과충전, 과방전, 과열 등의 위험한 상황을 방지합니다. 동시에, 모듈 수준의 열 관리 시스템은 배터리가 적절한 온도 범위 내에서 작동하도록 보장하고 공랭식, 액체 냉각 또는 상변화 재료 설계를 통해 온도 상승과 온도 차이를 효과적으로 제어함으로써 배터리 수명을 연장하고 사이클 성능을 향상시킵니다. 또한 난연성 소재, 단열층, 방폭 밸브 등 다양한 안전 구조를 적용해 고온, 충격, 진동 등 가혹한 조건에서도 안전 위험을 효과적으로 줄여 시스템 전체의 안전성과 내구성을 대폭 향상시켰다.
지능형 제조 기술의 발전으로 리튬 배터리 모듈의 성능이 비약적으로 향상되었습니다. 더욱 발전된 셀 재료 시스템, 더욱 정제된 구조 프로세스, 보다 효율적이고 자동화된 생산 프로세스를 통해 최신 리튬 배터리 모듈은 에너지 밀도, 수명, 안전성 및 일관성이 크게 향상되었습니다. 일관성이 높을수록 모듈은 장기간 작동 중에 보다 안정적인 출력 특성을 유지할 수 있어 셀 차이로 인한 오류 및 성능 저하를 줄일 수 있습니다. 이러한 기술 발전 덕분에 배터리 모듈은 이제 에너지 저장 발전소, 그리드 측 주파수 조정 및 전기 자동차의 고속 충전과 같은 까다로운 애플리케이션 시나리오에서 안정적인 지원을 제공할 수 있습니다.
실제 응용 분야에서 작동 절차는 리튬 배터리 모듈의 수명과 성능에 매우 중요합니다. 모듈이 지정된 전압, 온도 및 충전/방전 속도 범위 내에서 작동하는지 확인하고, 돌이킬 수 없는 전기화학적 손상을 방지하기 위해 과충전 및 과방전을 엄격히 방지하는 것이 중요합니다. 동시에 시스템의 작동 상태를 정기적으로 확인하고 균등화 유지 관리를 수행하면 모듈 내 셀의 일관성을 유지하여 성능 저하 과정을 늦추는 데 도움이 됩니다. 절차를 준수하면 시스템 안전성이 향상될 뿐만 아니라 서비스 수명이 연장되어 전체 운영 비용이 절감됩니다.
모듈식 설계는 나중에 리튬 배터리를 재사용할 수 있는 가능성도 제공한다는 점은 주목할 가치가 있습니다. 배터리 모듈이 더 이상 초기 응용 분야(예: 전기 자동차 파워트레인)에 필요한 용량 및 성능 표준을 충족하지 못하더라도 가정용 백업 전원, 저속 전기 자동차용 배터리 또는 농업용 관개 장비용 전원과 같은 에너지 저장 장치의 역할을 계속할 수 있습니다. 이 "캐스케이드 활용" 모델은 전체 수명 주기 동안 배터리 모듈의 가치를 극대화하고, 자원 낭비를 줄이며, 녹색 순환 경제의 발전을 촉진합니다.
Ningbo Nxten Energy Technology Co., Ltd.는 전문가입니다. 리튬 배터리 모듈 제조업체. 높은 에너지 밀도, 탁월한 안전 성능, 강력한 적응성 및 확장성을 갖춘 당사의 리튬 배터리 모듈은 새로운 에너지 시스템의 핵심 기본 단위가 되었습니다.
