오늘날 빠르게 발전하는 글로벌 신에너지 및 에너지 저장 기술에서 배터리 에너지 저장 시스템은 점차 에너지 구조 변화의 핵심 구성 요소가 되고 있습니다.
많은 에너지 저장 기술 중에서 수냉식 배터리 에너지 저장 팩은 높은 안전성, 높은 안정성 및 긴 수명으로 인해 대규모 에너지 저장 발전소, 산업용 에너지 저장 시스템 및 고성능 애플리케이션에 대한 주류 선택이 되고 있습니다. 그렇다면 수냉식 배터리 에너지 저장 팩이란 정확히 무엇입니까? 기존 공냉식 에너지 저장 방식과 비교했을 때 장점은 무엇인가요? 어떻게 작동하나요? 이 기사에서는 수냉식 배터리 에너지 저장 팩에 대해 포괄적으로 소개합니다.
1. 기본 개념 액체 냉각식 배터리 에너지 저장 팩

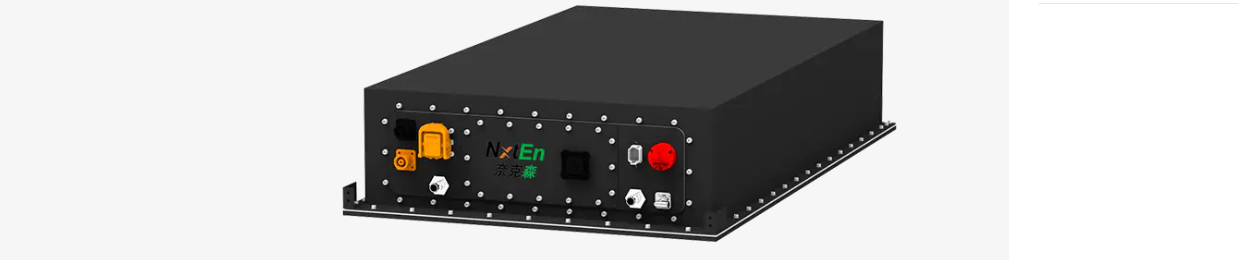

수냉식 배터리 에너지 저장 팩은 액체 냉각 기술을 사용하여 배터리 온도를 제어하는 에너지 저장 장치입니다. 리튬 배터리(예: 인산철리튬 배터리)를 핵심 에너지 장치로 사용하여 여러 배터리 모듈을 통합하고 패키징합니다. 순환하는 냉각수는 파이프라인을 통해 흘러 배터리의 열을 균일하게 제거함으로써 배터리의 작동을 안정적이고 안전한 온도 범위 내에서 유지합니다.
대규모 에너지 저장 시스템은 충전 및 방전 중에 상당한 열을 발생시킵니다. 과도한 온도는 배터리 성능 저하를 가속화하고 효율성을 저하시키며 심지어 안전 위험을 초래할 수도 있습니다. 액체 냉각 시스템은 효율적인 열 교환을 통해 배터리를 최적의 작동 온도 범위 내로 유지하여 더 안전하고 오래 지속되며 더 높은 성능의 작동을 보장합니다.
수냉식 에너지 저장 팩은 일반적으로 네 가지 주요 부분으로 구성됩니다.
배터리 모듈: 직렬 및 병렬로 연결된 여러 셀로 구성되며, 저장 팩의 에너지 핵심입니다.
냉각판/파이프: 냉각수는 냉각판 내에서 순환하며 열전도를 통해 배터리의 열을 전달합니다.
열 관리 시스템: 액체 순환과 온도 및 흐름 제어를 담당하는 냉각수 펌프, 열 교환기, 밸브 및 온도 센서가 포함됩니다.
배터리 관리 시스템(BMS): 배터리 전압, 전류, 온도를 실시간으로 모니터링하고 열 관리 시스템과 함께 작동하여 전체 시스템의 안전한 작동을 보장합니다.
이러한 구조는 서로 밀접하게 작동하여 안정적이고 효율적인 온도 제어 시스템을 형성합니다.
액체 냉각 에너지 저장 팩의 작동 원리
액체 냉각 시스템의 핵심은 '액체 순환 열관리'다. 그 작업 흐름은 다음과 같습니다:
(1) 배터리는 작동 중에 열을 발생시킵니다.
(2) 액체 냉각판은 배터리 모듈에 부착되어 금속 열 전도성 물질을 통해 냉각수에 열을 전도합니다.
(3) 냉각수는 펌프 구동 아래로 흘러 열교환기로 열을 전달합니다.
(4) 열 교환기는 열을 방출합니다(공기 또는 냉각 시스템과 교환).
(5) 냉각된 액체는 액체 냉각판으로 돌아가서 새로운 사이클을 시작합니다.
이러한 연속 사이클을 통해 배터리 온도는 일반적으로 20℃~35℃의 이상적인 범위 내에서 정밀하게 제어됩니다.
2. 수냉식 배터리 에너지 저장팩의 장점 및 특징
(1) 정확하고 균일한 온도 제어
온도차가 크고 열 방출이 고르지 않은 공냉식 시스템에 비해 수냉식은 배터리 온도 차이를 3℃ 이내로 제어할 수 있어 열 폭주 위험을 크게 줄일 수 있습니다.
(2) 배터리 수명 및 성능 향상
안정적인 온도는 배터리 노화를 효과적으로 늦춰 배터리 수명을 20~40% 늘리는 동시에 충전 및 방전 효율도 향상시킵니다.
(3) 대폭 강화된 안전성
액체 냉각 시스템은 배터리 온도가 비정상일 때 열을 빠르게 방출하는 동시에 보호를 위해 BMS와 연동되어 대규모 에너지 저장 프로젝트에 적합합니다.
(4) 고에너지 밀도 및 대규모 응용 지원
액체 냉각은 강력한 열 방출 기능을 갖추고 있어 더 높은 전력과 대규모 에너지 저장 시스템의 작동을 지원하므로 특히 산업 및 상업용 에너지 저장, 그리드 피크 감소 및 광전지 에너지 저장 통합 시나리오에 적합합니다.
액체 냉각 에너지 저장 팩의 응용 분야
액체 냉각 기술은 다음을 포함한 다양한 에너지 저장 시나리오에 빠르게 침투하고 있습니다.
대규모 그리드 측 에너지 저장 발전소(주파수 조정, 피크 저감 및 밸리 필링)
상업용 및 산업용 에너지 저장 시스템(전력 비용 절감 및 전원 공급 안정성 향상)
통합형 태양광 에너지 저장 및 풍력 에너지 저장 시스템
데이터 센터 및 통신 기지국을 위한 백업 전원
전기차 배터리 교환소 및 충전소.
안정성과 높은 안전성으로 인해 에너지의 디지털 및 지능형 미래의 중요한 구성 요소가 되었습니다.
수냉식 배터리 에너지 저장 팩은 열 방출을 위해 액체 순환을 활용하여 효율적이고 안전하며 안정적인 작동을 달성하는 에너지 저장 제품입니다. 높은 안전성, 긴 수명, 고성능을 바탕으로 에너지 신산업에서 가장 중요한 에너지 저장 솔루션 중 하나로 자리잡고 있습니다.
3. 점점 더 많은 제조업체가 수냉식 에너지 저장 솔루션을 선택하는 이유는 무엇입니까?
새로운 에너지 산업의 급속한 성장과 에너지 저장 애플리케이션 시나리오의 지속적인 확장으로 인해 배터리 안전, 시스템 효율성 및 수명이 점차 업계의 핵심 관심사가 되었습니다. 특히 대규모 에너지 저장 발전소, 산업 및 상업용 에너지 저장, 광전지 에너지 저장 통합과 같은 고전력, 고에너지 밀도 애플리케이션에서 기존의 공냉식 에너지 저장 솔루션은 더 이상 더 높은 성능 요구 사항을 충족할 수 없습니다. 결과적으로 수냉식 에너지 저장 솔루션이 빠르게 등장하여 많은 에너지 저장 장비 제조업체의 주류 선택이 되었습니다. 그렇다면 점점 더 많은 제조업체가 수냉식 에너지 저장 솔루션을 선택하는 이유는 무엇일까요? 이를 뒷받침하는 업계 논리와 기술 동인은 무엇입니까?
(1) 열 관리의 중요성이 에너지 저장 시스템의 안전 상한을 결정합니다.
에너지 저장 발전소에서 가장 일반적으로 사용되는 배터리는 리튬인산철 배터리와 삼원계 리튬 배터리입니다. 이 두 종류의 배터리는 충전과 방전 중에 지속적으로 열이 발생합니다. 열이 제때에 방출되지 않으면 다음과 같은 결과가 발생합니다.
배터리 온도의 지속적인 증가
내부 저항 증가
화학반응의 불균형
배터리 수명 단축
가장 위험한 것은 열폭주나 안전사고로 이어질 수 있다는 것입니다.
공기 냉각은 냉각을 위해 공기 흐름에 의존하지만 공기는 열 전도성이 매우 낮고 열 방출 용량이 제한적입니다. 특히 열이 쉽게 방출되지 않는 촘촘하게 쌓인 배터리가 있는 에너지 저장실에서는 더욱 그렇습니다. 시스템이 메가와트 수준으로 확장되면 열 관리에 대한 부담이 배가됩니다.
반면, 액체 냉각은 냉각수를 사용해 배터리 모듈에 직접 접촉해 열을 전달하고, 열 방출 속도는 공기보다 수십 배 빠르다. 따라서 점점 더 많은 제조업체는 열 관리가 에너지 저장 시스템의 생명선이 되었으며 액체 냉각이 보다 효율적이고 안정적인 솔루션이라는 것을 깨닫고 있습니다.
(2) 액체 냉각은 대규모 에너지 저장 시스템을 더욱 안전하게 만듭니다.
에너지 저장 산업은 급속도로 확대되고 있으며, 대규모 발전소가 그리드에 연결되는 경우가 많아 안전에 대한 요구가 높아지고 있습니다. 공냉식 시스템은 온도 균등화 기능이 좋지 않아 모듈 간의 온도 차이가 커지고 국부적인 과열이 발생하는 경우가 많습니다. 대용량 에너지 저장의 경우 이는 잠재적인 안전 위험이 있습니다.
액체 냉각 기술은 다음과 같은 장점을 제공합니다.
더 작은 온도 차이: 액체 냉각은 공냉식 시스템의 8~15℃ 온도 차이보다 훨씬 우수한 3℃ 이내에서 셀 온도 차이를 안정적으로 제어할 수 있습니다. 온도 일관성이 높을수록 배터리 성능이 더욱 균일해지고 안전성이 높아집니다.
더욱 빨라진 온도 제어 반응: 배터리 온도가 비정상적으로 상승하면 액체 냉각이 신속하게 열을 제거하여 국부적인 과열 축적을 방지합니다.
전체 수명주기 안전 모니터링 지원: 액체 냉각 시스템은 BMS(배터리 관리 시스템)와 연결되어 실시간 온도 모니터링, 냉각수 흐름 자동 조정 및 조기 오류 경고를 달성합니다. 이는 모두 공냉식 시스템이 달성할 수 없는 정밀한 온도 제어 기능입니다.
따라서 더 높은 안전성과 더 나은 온도 균일성을 갖춘 액체 냉각 솔루션은 자연스럽게 대규모 에너지 저장 프로젝트에서 선호되는 선택이 되었습니다.
(3) 배터리 수명 향상 및 에너지 저장 수명주기 비용 절감
배터리 비용은 에너지 저장 시스템 전체 비용의 50% 이상을 차지하며, 수명은 시스템의 경제성을 직접적으로 결정합니다.
공냉식 솔루션의 문제점: 온도 차이가 크면 셀 성능이 일관되지 않아 유지 관리 및 교체 비용이 높아집니다. 액체 냉각의 장점: 높은 온도 균일성으로 각 셀의 성능 저하 속도를 더욱 일정하게 만들어 배터리 수명을 20%~40% 연장합니다. 조기 배터리 모듈 고장을 줄여 유지 관리 난이도와 빈도를 낮춥니다.
에너지 저장 시스템의 규모가 MWh 또는 GWh 수준에 도달하면 수명 연장으로 인한 비용 이점이 상당합니다. 이것이 제조업체가 수명이 길고 후속 비용이 낮은 액체 냉각 기술을 더 기꺼이 사용하는 이유입니다.
(4) 액체 냉각은 높은 에너지 밀도 및 고전력 에너지 저장 시스템에 더 적합합니다.
에너지 저장 수요가 증가함에 따라 다양한 에너지 저장 장치가 "소형 및 대용량"을 향해 발전하고 있습니다.
이러한 추세에 따라 공냉식 시스템은 점차 단점을 드러내고 있습니다.
복잡한 공기 덕트 설계
공기 흐름으로 좁은 공간을 덮는 것이 어려움
고전력 충전 및 방전 시 열 방출이 부족함
액체 냉각 시스템은 이러한 개발 방향에 완벽하게 적합합니다.
액체 냉각은 고효율 열 교환, 작은 설치 공간, 더 높은 전력 밀도 지원, 고속 고전류 시나리오에 대한 적용 가능성 등 여러 가지 이점을 제공합니다.
따라서 액체 냉각은 컨테이너형 에너지 저장 장치, 랙 장착형 에너지 저장 장치, 발전소 에너지 저장 장치, 전기 자동차 배터리 교환소 및 충전소용 에너지 저장 장치와 같은 응용 분야에 더 유리합니다. 제조업체는 주로 에너지 저장 시스템의 "고전력, 고밀도, 고집적" 개발 추세에 맞춰 액체 냉각 솔루션을 선택합니다.
(5) 액체 냉각 시스템은 더욱 지능적이고 미래 에너지 저장 개발에 적합합니다.
에너지 저장 산업은 지능화와 디지털화를 향해 나아가고 있으며 액체 냉각 시스템은 이러한 추세에 완벽하게 들어맞습니다.
액체 냉각 솔루션에 온도 센서, 유량 센서, 압력 센서 및 알고리즘 모델을 추가하면 시스템이 냉각 속도를 자동으로 조절하고, 온도 변화를 지능적으로 예측하고, 에너지 소비를 최적화하고, 원격 모니터링 및 진단을 수행할 수 있습니다.
AI, 배터리 상태 관리(BHM) 및 빅 데이터 플랫폼을 적용하여 액체 냉각 시스템은 조기 결함 경고, 최적 온도 영역의 자동 조정, 수명 곡선 계산 및 최적의 운영 비용을 달성할 수 있습니다. 이와 대조적으로 공냉식 솔루션은 이러한 정교한 지능형 관리를 달성하는 데 어려움을 겪습니다. 따라서 지능화 추세는 액체 냉각 솔루션의 대중화를 가속화합니다.
(6) 액체냉각시스템의 가격이 급격하게 하락하여 업계 진입장벽이 낮아지고 있다.
초기에는 액체 냉각 솔루션이 실제로 더 비싸고 구조적으로 더 복잡했기 때문에 공기 냉각이 주류가 되었습니다. 그러나 기술 성숙도와 공급망 확장으로 인해 액체 냉각 시스템의 비용이 크게 감소했습니다.
액체 냉각판의 표준화된 생산
냉각수 순환 시스템의 모듈화
제어 시스템의 통합 증가
에너지 저장 산업의 급격한 수요 확대로 인한 규모의 경제
현재 액체 냉각과 공기 냉각 사이의 비용 격차는 상당히 줄어들었고 성능 이점은 점점 더 분명해지고 있습니다.
제조업체의 선택 논리는 명확해졌습니다. 비용이 조금만 증가하면 안전성과 수명 수익이 크게 높아져 매우 가치 있는 선택이 됩니다.
4. 수냉식 배터리 팩은 어떻게 고효율과 안전성을 동시에 달성하나요?
오늘날 빠르게 발전하는 에너지 저장 및 신에너지 산업에서 배터리 시스템의 안전성과 효율성은 업계의 핵심 초점이 되었습니다. 대규모 그리드 측 에너지 저장 발전소, 산업 및 상업용 에너지 저장 시스템, 전기 자동차 충전 및 교환 스테이션, 실외 에너지 장비 등 무엇이든 안정적이고 효율적이며 신뢰할 수 있는 배터리 팩은 필수적입니다. 이러한 맥락에서 액체 냉각식 배터리 팩이 빠르게 등장하여 주류 에너지 저장 온도 제어 솔루션이 되었습니다. 그렇다면 수냉식 배터리 팩은 정확히 어떻게 고효율과 안전성을 동시에 달성할 수 있을까요?
(1) 수냉식 배터리 팩의 핵심가치: 온도 조절이 성능과 안전성을 좌우한다
배터리는 충전 및 방전 중에 많은 양의 열을 발생시킵니다. 이 열을 제때에 방출하지 못하면 효율성이 저하될 뿐만 아니라 안전상의 위험도 발생할 수 있습니다. 업계 데이터에 따르면 배터리 고장의 80% 이상이 온도 폭주와 관련이 있는 반면, 기존 공냉식 시스템은 공기의 약한 열 전도성으로 인해 고에너지 밀도 애플리케이션의 열 방출 요구 사항을 충족할 수 없습니다.
수냉식 배터리 팩은 순환하는 냉각수를 통해 배터리에서 직접 열을 제거하므로 공랭식 시스템보다 수십 배 더 강한 열교환 능력을 제공하여 안정적이고 균형 잡힌 배터리 작동 온도를 유지합니다. 이 온도 제어 능력은 "고효율 안전"을 달성하기 위한 기초입니다.
(2) 수냉식 배터리 팩은 어떻게 효율적인 열 방출을 달성합니까?
액체 냉각 시스템의 설계 원리는 빠른 열 전달이라는 네 단어로 요약됩니다. 핵심 구조에는 다음이 포함됩니다.
배터리 모듈과 밀착된 액체 냉각판: 액체 냉각판의 냉각 채널이 배터리에 가까워 금속 소재의 높은 열전도율을 통해 열을 빠르게 흡수합니다.
냉각수 순환으로 열 제거: 순환 펌프가 냉각수 흐름을 구동하여 배터리에서 열교환기로 열을 전달합니다.
열 교환기에 의한 효율적인 열 방출: 열 교환기는 공기나 액체를 통해 열을 추가로 방출하여 냉각수가 다시 냉각되도록 합니다.
지능형 온도 제어 시스템: 온도 센서와 제어 시스템은 배터리 온도를 실시간으로 모니터링하고 냉각수 유량과 속도를 자동으로 조정합니다. "열 흡수 → 열 전달 → 열 방출 → 순환"이라는 폐쇄 루프 메커니즘을 통해 액체 냉각 시스템은 배터리가 항상 최적의 온도 범위(일반적으로 20~35℃) 내에서 작동하도록 보장하여 안정적이고 신뢰할 수 있는 성능 출력을 보장합니다.
(3) 액체 냉각 기술은 어떻게 배터리 효율을 향상시킵니까?
효율성 향상은 주로 다음 세 가지 측면에 반영됩니다.
온도 안정성이 향상되어 충전 및 방전 효율이 향상됩니다. 배터리의 화학 반응 속도는 온도와 직접적인 관련이 있습니다. 온도가 너무 높으면 반응이 너무 빨라지고 내부 저항이 증가하며, 온도가 너무 낮으면 방전 성능이 저하됩니다. 액체 냉각 시스템은 배터리를 최적의 성능 범위 내로 유지하여 보다 효율적인 에너지 변환을 가능하게 합니다.
급속 냉각으로 전력 제한이 방지됩니다. 고전력 애플리케이션(예: 최고 방전 및 고속 충전)에서는 열 축적으로 인해 배터리 출력이 제한됩니다. 액체 냉각 시스템은 열을 빠르게 방출하여 배터리가 지속적으로 높은 전력 출력을 유지할 수 있도록 해줍니다.
작은 온도 차이로 인해 시스템 일관성이 향상됩니다. 액체 냉각 시스템은 셀 간 온도차를 3℃ 이내로 제어할 수 있어 공냉식 8~15℃보다 훨씬 뛰어나다. 일관성이 향상되면 전체 시스템 효율성이 높아지고 성능 저하가 더욱 균일해집니다.
요약하면, 수냉식 배터리 팩은 배터리를 최적의 상태로 유지하여 더 높은 에너지 활용도와 더 안정적인 성능 출력을 달성합니다.
(4) 수냉식 배터리 팩은 어떻게 더 높은 안전성을 달성합니까?
공냉식 솔루션과 비교하여 수냉식 솔루션은 안전성 면에서 상당한 이점을 가지고 있습니다. 주요 이유는 다음과 같습니다.
보다 정밀한 온도 제어로 열폭주 위험을 줄입니다.
열 폭주는 국부적인 고온으로 인해 발생하는 경우가 많은 반면, 수냉식 시스템은 국부적인 열을 신속하게 제거하여 온도 상승을 방지할 수 있습니다.
종합적인 온도 모니터링 시스템.
액체 냉각 시스템에는 일반적으로 다음이 포함됩니다.
다중 지점 온도 센서
냉각수 온도 모니터링
유량 및 압력 모니터링
BMS와의 긴밀한 통합.
이를 통해 시스템은 이상 온도에 대한 조기 경고를 제공하여 오류가 발생하기 전에 예방 조치를 취할 수 있습니다.
5. 액체 냉각식 배터리 에너지 저장 시스템을 유지하는 방법은 무엇입니까?
효율적이고 안정적이며 안전한 온도 제어 성능을 갖춘 수냉식 배터리 에너지 저장 시스템은 대규모 에너지 저장 프로젝트, 산업 및 상업용 에너지 저장, 그리드 측 에너지 저장 및 통합 태양광 에너지 저장 시스템의 주류 기술이 되었습니다. 그러나 수냉식 시스템의 뛰어난 열 방출 기능에도 불구하고 일상적인 유지 관리는 여전히 중요합니다. 올바른 유지 관리는 시스템의 장기적 안정적인 작동을 보장할 뿐만 아니라 배터리 수명을 연장하고, 운영 및 유지 관리 비용을 줄이며, 에너지 저장 자산의 전반적인 가치를 향상시킵니다. 그렇다면 수냉식 배터리 에너지 저장 시스템을 적절하게 유지하는 방법은 무엇일까요?
(1) 일일 모니터링: 시스템을 제어 가능한 상태로 유지
수냉식 에너지 저장 장치의 핵심은 온도 제어 시스템이므로 주요 시스템 매개변수에 대한 실시간 모니터링을 유지하는 것이 필요합니다. 여기에는 주로 다음이 포함됩니다.
온도 모니터링
배터리 모듈 온도를 정기적으로 확인하십시오.
셀 온도 차이가 허용 범위(보통 3~5°C 이하) 내에 있는지 확인하세요.
국부적인 발열이나 비정상적인 과열점을 확인하세요.
온도 안정성은 배터리 수명 및 안전성과 직결되며 가장 중요한 일일 점검 항목이어야 합니다.
냉각수 온도, 압력 및 유량
냉각수 공급회로의 온도차는 정상인가요?
유량은 안정적인가요?
비정상적인 압력 변동이 있습니까? 불충분한 흐름이나 낮은 압력은 파이프 막힘, 누출 또는 펌프 고장의 신호일 수 있습니다.
시스템 알람 기록
BMS, EMS, 수냉식 컨트롤러 알람을 정기적으로 확인하세요.
이상온도, 유량알람, 센서오류 등의 신속한 처리
소프트웨어 모니터링을 통한 조기 발견 및 처리가 가장 효과적인 유지보수 방법입니다.
(2) 액체 냉각 시스템 유지 관리: 냉각 성능을 보장하기 위한 핵심 단계
수냉식 에너지 저장 시스템의 유지 관리는 다음 측면에 중점을 둡니다.
냉각수 유지 관리 및 교체
냉각수를 장기간 사용하면 성능 저하, 오염 및 농도 변화가 발생할 수 있습니다. 따라서 다음이 필요합니다.
냉각수 레벨을 정기적으로 점검하십시오.
냉각수 농도와 비율이 요구사항을 충족하는지 확인하세요.
제조사 권장사항에 따라 냉각수 교체(보통 1~2년마다)
규정을 준수하지 않는 액체를 사용하면 열 교환 효율에 영향을 미치고 파이프가 부식될 수도 있습니다.
액체 냉각 시스템에 누출이 있는지 확인하십시오. 액체 냉각 시스템의 누출로 인해 다음이 발생할 수 있습니다. 냉각 효율성 감소; 펌프 공회전 및 잠재적인 단락 위험. 다음 사항을 해결하기 위해 정기적인 점검이 필요합니다. 느슨한 연결; 노후된 파이프에 균열이 생겼습니다. 냉각수 누출.
(3) 액체 냉각판의 청소 및 상태 점검. 액체 냉각판의 스케일 축적, 막힘 또는 접촉 불량은 열 방출 효율에 직접적인 영향을 미칩니다. 확인 사항: 냉각수 흐름 채널이 막히지 않았습니다. 배터리 모듈과 부드럽고 단단히 접촉됩니다. 부식 또는 변형.
순환 펌프 검사. 순환 펌프는 액체 냉각 시스템의 핵심 동력 구성 요소이며 다음 사항을 해결하기 위해 정기적인 검사가 필요합니다. 안정적인 흐름과 압력; 진동 및 누출. 필요한 경우 수리하거나 교체하십시오.
(4) 배터리 모듈 유지 관리: 배터리 수명 연장의 핵심. 액체 냉각 시스템이 배터리 성능 저하를 크게 줄여주지만, 필요한 모듈 유지 관리는 여전히 필수적입니다.
셀 일관성 확인: 개별 셀 전압 차이; 온도 일관성; 내부 저항 추세. 차이가 너무 크면 균등화를 수행하거나 모듈을 교체해야 합니다. 청소 및 먼지 제거
배터리함을 깨끗하게 유지하면 전자 부품에 대한 시스템 열 및 먼지 손상이 줄어듭니다.
고정 부품 검사
진동으로 인한 접촉 불량을 방지하려면 모듈 장착 구성 요소가 안전한지 확인하십시오.
(5) 환경 유지: 장기적인 시스템 안정성을 결정하는 외부 요인
에너지 저장실의 환기를 잘 유지하십시오.
수냉식 시스템이지만 구획 내부의 적절한 공기 흐름은 전체 열 방출 압력을 감소시킵니다.
극단적인 환경 영향을 피하십시오:
고온의 장소에서는 직사광선을 피하세요.
추운 지역에서는 부동액 대책이 필요합니다.
습하거나 부식성 환경에서는 강화된 밀봉 및 보호가 필요합니다.
6. 액체 냉각식 배터리 에너지 저장 팩에 대해 자주 묻는 질문
에너지신산업의 급속한 발전과 함께 에너지저장시스템은 점차 에너지구조의 핵심 허브로 자리잡고 있습니다. 수많은 에너지 저장 기술 중에서 수냉식 배터리 에너지 저장 팩은 높은 방열 효율성, 높은 안전성, 긴 수명 및 대규모 에너지 저장 프로젝트에 대한 적합성으로 인해 업계의 주류가 되고 있습니다. 이 문서에서는 원리, 성능, 응용 프로그램, 설치, 유지 관리 및 안전을 포함한 다양한 측면에서 가장 자주 묻는 질문에 답변합니다.
(1) 기본 개념 FAQ
Q1. 수냉식 배터리 에너지 저장 팩이란 무엇입니까?
수냉식 배터리 에너지 저장 팩은 액체 냉각을 사용해 배터리 온도를 관리하는 에너지 저장 제품입니다. 배터리는 특히 고전류, 고전력 충전 및 방전 시나리오에서 작동 중에 많은 양의 열을 발생시킵니다. 열이 축적되면 배터리 성능이 저하되고 심지어 안전 위험도 발생할 수 있습니다. 액체 냉각 시스템은 파이프 내부를 순환하는 냉각수를 사용하여 열을 빠르게 제거함으로써 고정밀 온도 제어를 구현하고 배터리가 최적의 온도 범위 내에서 작동할 수 있도록 하여 시스템 안전성과 수명을 향상시킵니다.
Q2. 배터리 온도 조절이 필요한 이유는 무엇입니까? 리튬 이온 배터리는 온도에 매우 민감합니다. 지나치게 높은 온도는 배터리 성능 저하를 가속화하고 열 폭주 위험을 크게 증가시킵니다. 온도가 지나치게 낮으면 충전 및 방전 효율이 떨어지며 충전이 아예 되지 않을 수도 있습니다. 배터리를 균일하고 안정적인 온도 범위 내로 유지하는 것은 에너지 저장 시스템의 지속 가능하고 안전한 작동을 보장하는 데 중요합니다. 액체 냉각 기술은 온도 제어 정확도를 높이고 온도 차이를 줄이며 방열 효율을 높이기 위해 개발되었습니다.
Q3. 액체 냉각과 공기 냉각의 차이점은 무엇입니까?
액체 냉각은 방향성 열 방출을 위해 냉각수를 사용하는 반면, 공기 냉각은 공기 흐름에만 의존합니다. 액체 냉각은 더 빠른 열 방출, 더 나은 온도 균일성 및 더 높은 안전성을 제공하므로 대규모 에너지 저장 시스템에 적합합니다. 공기 냉각은 상대적으로 저렴하지만 온도 제어가 고르지 않아 소규모 에너지 저장에 더 적합합니다. 에너지 저장 장소가 확장됨에 따라 액체 냉각이 점차 주류 솔루션으로 공기 냉각을 대체하고 있습니다.
Q4. 액체 냉각 시스템의 냉각수는 무엇입니까? 위험합니까?
냉각수는 일반적으로 에틸렌글리콜과 물의 혼합물로 열전도율이 우수하고 불연성이며 휘발성이 낮고 내식성, 내동결성이 우수한 특성을 갖고 있습니다. 전기 전도성이 매우 낮기 때문에 누출로 인해 즉시 단락이 발생하지 않습니다. 대부분의 냉각수는 차량 냉각수와 마찬가지로 매우 안전하며 위험물질로 분류되지 않습니다.
(2) 업무 원칙에 관한 FAQ
Q5. 액체 냉각 시스템은 어떻게 배터리를 냉각합니까?
액체 냉각 시스템의 핵심은 액체 냉각판, 냉각수, 워터 펌프, 열 교환기 및 컨트롤러로 구성됩니다. 배터리 작동 중 열이 발생하면 배터리 모듈과 액체 냉각판의 접촉을 통해 열이 냉각수로 전달됩니다. 냉각수는 워터 펌프의 구동에 따라 순환하여 열을 운반하고 열교환기로 전달한 다음 공기 또는 냉각 장비를 통해 소산됩니다. 전체 시스템은 지속적인 열 교환 주기를 형성하여 배터리를 건강한 온도 범위 내로 유지합니다.
Q6. 액체 냉각판의 기능은 무엇입니까?
액체 냉각판은 배터리 모듈에 직접 부착되며 열 전달을 위한 핵심 구성 요소입니다. 내부 정밀 흐름 채널 설계를 통해 냉각수가 방열 표면에 고르게 접촉할 수 있어 효율적인 방열과 최소 온도 차이 제어가 가능합니다. 액체 냉각판의 성능은 액체 냉각 시스템의 방열 품질과 배터리 수명을 결정합니다.
Q7. 액체 냉각 시스템에는 지능형 제어가 필요합니까?
예. 액체 냉각 시스템은 일반적으로 배터리 관리 시스템(BMS)과 통합됩니다. 온도가 상승하면 시스템은 자동으로 냉각수 흐름을 증가시키고 밸브 위치를 조정하며 부스터 모드를 활성화하여 정확한 온도 제어를 달성합니다. 지능형 제어는 효율성을 향상시킬 뿐만 아니라 비정상적인 상황에서 적시에 경보를 울리거나 차단하여 안전을 보장합니다.
(3) 성능 이점 FAQ
Q8. 수냉식 에너지 저장 팩의 핵심 장점은 무엇입니까?
수냉식 에너지 저장 팩의 주요 장점은 다음과 같습니다.
배터리 간 온도 차이가 3°C 이내로 제어되어 더욱 정밀한 온도 제어가 가능합니다.
더 빠른 열 방출 피드백으로 고전력 애플리케이션을 처리할 수 있습니다.
배터리 수명이 향상되어 수명이 20%~40% 연장됩니다.
더 안전한 작동, 열 폭주 위험 감소
더 높은 에너지 밀도로 인해 보다 컴팩트한 시스템이 가능합니다.
소음이 적어 산업 및 상업용 응용 분야에 적합합니다.
Q9. 액체 냉각 시스템은 전기를 소비합니까? 에너지 저장 효율이 감소할까요?
액체 냉각 시스템은 펌프 작동 및 열 교환을 위해 일부 에너지를 소비합니다. 그러나 전체 에너지 소비량은 매우 낮으며 일반적으로 에너지 저장 시스템 전체 에너지의 1%~3%입니다. 향상된 안전성과 연장된 수명에 비해 이러한 에너지 소비는 전적으로 허용 가능한 한도 내에 있습니다.
Q10. 액체 냉각 시스템의 소음이 사용에 영향을 미치나요?
액체 냉각 시스템의 소음은 주로 워터 펌프와 팬에서 발생하며 일반적으로 공랭식 시스템보다 낮습니다. 수냉식은 방열 효율이 높기 때문에 팬을 고속으로 작동할 필요가 없어 전체적인 소음이 적어 공장, 상업용 건물 등 소음에 민감한 지역에 적합합니다.
(4) 신청 시나리오 FAQ
Q11. 수냉식 에너지 저장 팩을 사용하는 데 적합한 시나리오는 무엇입니까?
수냉식 에너지 저장 팩은 다음을 포함하여 열 방출, 안전 및 수명에 대한 요구 사항이 높은 모든 시나리오에 적합합니다.
대규모 그리드 측 에너지 저장 발전소;
산업 및 상업용 에너지 저장;
태양광 에너지 저장, 풍력 에너지 저장;
마이크로그리드 시스템;
데이터 센터 백업 전력;
고속 충전소, 배터리 교환소 에너지 저장 장치;
고온 또는 극저온 환경에 에너지 저장 장치를 배포합니다.
Q12. 주거용 에너지 저장 장치에는 액체 냉각이 필요합니까?
일반적으로 그렇지 않습니다. 주거용 에너지 저장 장치는 크기가 작고, 전력이 낮으며, 열도 거의 발생하지 않습니다. 공기 냉각이면 충분합니다. 액체 냉각 시스템은 50kWh에서 MWh까지의 대용량 에너지 저장 시스템에 더 적합합니다.
Q13. 수냉식 에너지 저장 장치가 고온 지역에 적합한가요?
매우 적합합니다. 액체 냉각 시스템은 고온 지역에서 안정적인 온도 제어를 유지할 수 있으며, 특히 사막, 발전소, 컨테이너 선실 등 고온 환경에서 우수한 성능을 발휘합니다. 극심한 더위에서는 에어컨과 함께 작동할 수도 있습니다.
Q14. 액체 냉각 시스템이 추운 지역에서 작동할 수 있습니까?
예. 냉각수에는 부동액 특성이 있으며 액체 냉각 시스템은 저온에서 유동성을 유지할 수 있습니다. 또한 온도 제어 전략을 통해 배터리 팩 온도를 높일 수 있어 영하 수십도 환경에서도 시스템이 정상적으로 작동할 수 있습니다.
(5) 설치 및 사용 FAQ
Q15. 수냉식 에너지 저장 팩을 설치할 때 주의해야 할 사항은 무엇입니까?
설치 중에 다음을 확인하십시오.
환기가 잘되고 현장에 장애물이 없습니다.
견고한 방수, 방진 장비 기반;
단단하고 누출이 없는 냉각수 배관 연결;
통신 및 전력선의 표준화된 배선;
주변광, 바람, 비 등이 배터리 팩에 직접 닿아서는 안 됩니다.
시스템 설치 후에 유량, 압력 및 온도 테스트를 포함하여 포괄적인 시운전을 수행해야 합니다. 올바르게 설치하면 차후의 고장을 크게 줄이고 안전성을 향상시킬 수 있습니다.
Q16. 수냉식 에너지 저장 팩을 실외에 설치할 수 있습니까?
대부분의 수냉식 에너지 저장 제품은 컨테이너형 또는 랙 장착형 설계를 채택하고 실외에 직접 배치할 수 있습니다. 그러나 차양, 비막이, 방습 기초, 낙뢰 보호 장치 등 환경 보호 조치가 필요합니다.
Q17. 수냉식 시스템을 설치한 후 다시 채워야 합니까?
일부 시스템에는 절삭유가 미리 채워져 있는 반면 다른 시스템에는 현장 추가가 필요합니다. 제조사가 요구하는 농도와 비율에 따라 냉각수를 추가해야 합니다. 냉각수를 추가한 후에는 공기 퍼지 단계를 수행하여 시스템에 기포가 없도록 하고 양호한 흐름 채널을 유지해야 합니다.
(6) 유지보수 FAQ
Q18. 수냉식 시스템의 냉각수는 얼마나 자주 교체해야 합니까?
일반적으로 1~2년에 한 번씩 교체하는 것이 좋습니다. 고온 환경과 장기간의 고전력 작동 시나리오에서는 교체 주기를 적절하게 단축할 수 있습니다. 냉각수가 흐리거나 변색되거나 불순물이 포함된 것으로 확인되면 즉시 교체해야 합니다.
Q19. 수냉식 배관은 언제 검사해야 합니까? 다음 상황에서는 즉각적인 검사가 필요합니다.
배터리 온도가 비정상적으로 상승합니다.
유량 감소를 나타내는 시스템 경보;
냉각수 압력 변동;
지상의 액체 흔적;
비정상적인 펌프 소음 또는 심한 진동.
정기적인 점검을 통해 장기간의 작은 누출로 인한 안전 위험을 예방할 수 있습니다.
Q20. 액체 냉각 시스템의 워터 펌프가 손상됩니까?
워터펌프는 고부하 작동 부품이므로 장기간 작동하면 마모될 수 있습니다. 일반적인 수명은 수만 시간 이상이며, 필요한 경우 교체할 수 있습니다. 소음, 유량 및 온도를 정기적으로 모니터링하면 펌프 노화 징후를 미리 감지할 수 있습니다.
Q21. 액체 냉각 시스템을 청소해야 합니까?
예. 냉각수에 침전물이나 스케일이 있으면 열 교환 효율이 감소합니다. 청소 주기는 작동 환경과 냉각수 품질에 따라 다릅니다. 1~2년마다 전체 청소를 하는 것이 좋습니다.
(7) 안전 FAQ
Q22. 액체 냉각 시스템의 누출로 인해 단락이 발생합니까?
아니요, 즉각적인 단락이 발생하지는 않습니다. 냉각수는 전도성이 매우 낮고 순수한 물보다 훨씬 안전합니다. 배터리 칸에는 누출 감지 및 경보 기능도 있습니다. 위험을 감지하면 시스템이 자동으로 종료됩니다. 사양에 따라 유지 관리할 경우 누출 사고는 극히 드뭅니다.
Q23. 액체 냉각 에너지 저장 장치에서 열 폭주가 발생할 수 있습니까?
모든 리튬 배터리 시스템에는 이론적 위험이 있지만 액체 냉각은 확률을 크게 줄입니다. 정밀한 온도 제어, 균일한 열 방출 및 지능형 보호 메커니즘을 갖춘 액체 냉각은 열 폭주 확산을 효과적으로 억제하여 현재 사용 가능한 가장 안전한 에너지 저장 온도 제어 방법 중 하나입니다.
Q24. 수냉식 시스템의 전원이 꺼지면 어떻게 되나요?
시스템 순환이 중단되지만 배터리 온도가 계속 상승하지 않는 한 즉각적인 위험은 없습니다. 높은 전력으로 작동하는 경우 BMS는 자동으로 전력을 줄이거나 작동을 중지하여 배터리 온도가 계속 상승하지 않도록 합니다.
Q25. 수냉식 에너지 저장에 사용할 수 있는 화재 예방 조치는 무엇입니까?
여기에는 일반적으로 연기 및 온도 센서 모니터링이 포함됩니다. 가스 소화 시스템(예: 육불화황, 불활성 가스); 퓨즈 보호 및 전류 제한과 같은 전기 안전 조치; 그리고 저장실을 위한 독립된 단열 설계가 적용되었습니다.
(8) 조달 및 선정 FAQ
Q26. 수냉식 에너지 저장 팩을 선택할 때 어떤 지표를 고려해야 합니까? 다음을 포함하지만 이에 국한되지는 않습니다: 온도 차이 제어 기능; 배터리 유형(예: 인산철리튬) 에너지 밀도; 고급 액체 냉각 구조 설계; 냉각수 내구성; BMS 지능 수준; 시스템 안전 인증; 시스템 수명 및 보증 서비스 EMS 호환성.
Q27. 수냉식 에너지 저장 장치는 공냉식 저장 장치보다 더 비쌉니까?
초기 장비 비용은 실제로 더 높지만 액체 냉각은 장기 작동에 비해 상당한 이점을 제공합니다. 배터리 수명 연장; 실패가 적습니다. 안전사고 위험 감소 유지 관리 비용이 절감됩니다.
전체 수명주기 비용은 실제로 더 유리합니다.
안전성, 신뢰성, 고효율, 긴 수명 등 다양한 장점을 지닌 수냉식 배터리 에너지 저장 팩은 에너지 저장 산업의 핵심 기술 트렌드로 자리잡고 있습니다. 수냉식 시스템의 기본, 작동 메커니즘, 안전 전략, 유지 관리 방법 및 적용 시나리오에 대한 철저한 이해를 통해 사용자는 이 고급 에너지 저장 기술을 보다 과학적으로 평가, 사용 및 관리할 수 있습니다.
